LXE系列電磁水表是根據法拉第電磁感應原理，制成的一種測量導電液體體積流量的儀表。具備寬量程、低始動流量、低壓損、實時計量、累計計量、雙向計量等特點；主要使用供水干線的DMA分區、在線監測、水損分析和統計結算等。產品符合國家標準GB/T778-2018《飲用冷水水表和熱水水表》、JJG162-2019......
15890954071

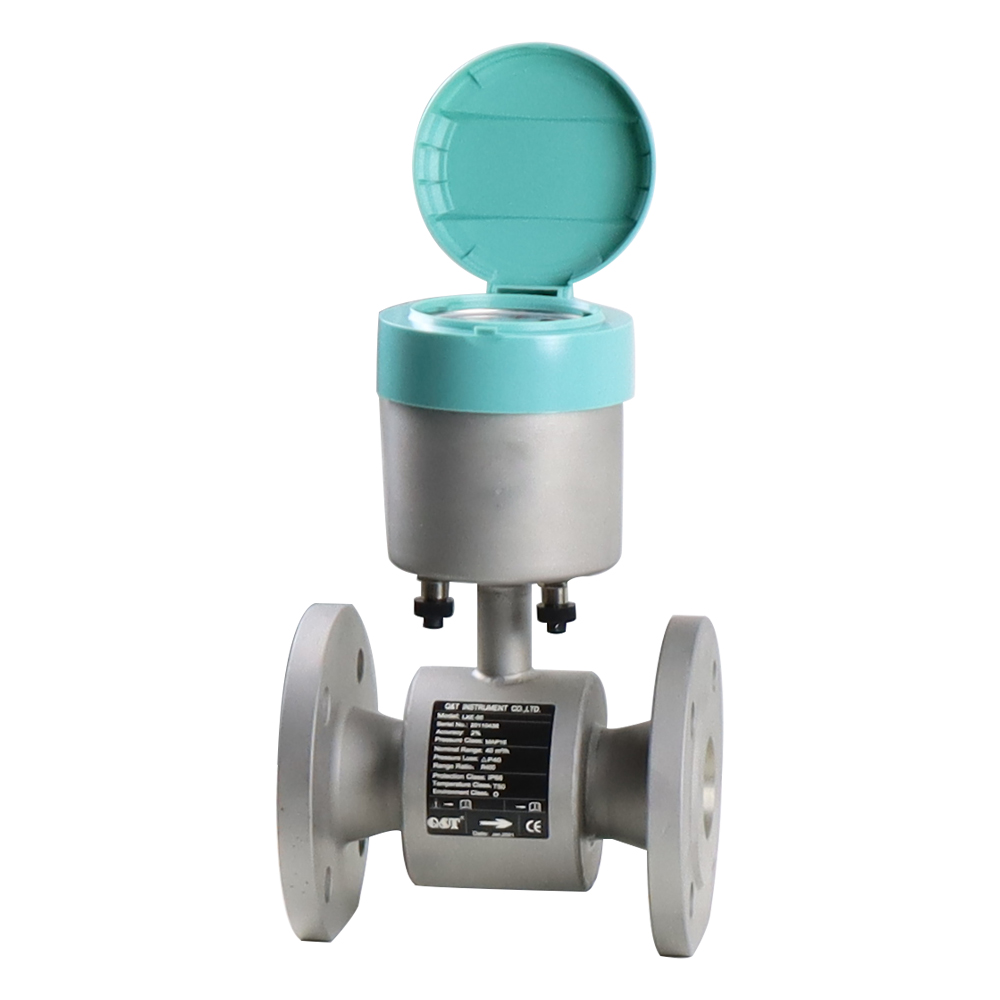

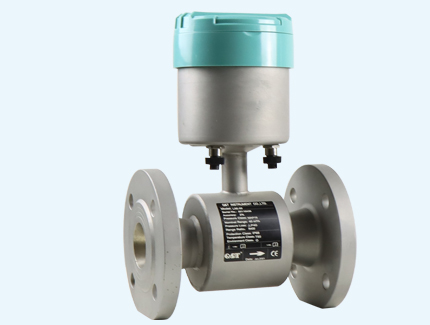

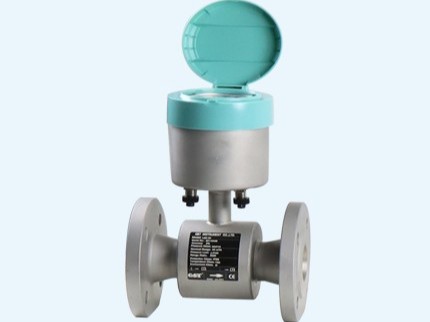

LXE 系列電磁水表是根據法拉第電磁感應原理，制成的一種測量導電液體體積流量的儀表。具備寬量程、
低始動流量、低壓損、實時計量、累計計量、雙向計量等特點；主要使用供水干線的 DMA 分區、在線監測、
水損分析和統計結算等。
產品符合國家標準 GB/T778-2018《飲用冷水水表和熱水水表》、JJG162-2019《飲用冷水水表》。
LXE 系列電磁水表是根據法拉第電磁感應原理，制成的一種測量導電液體體積流量的儀表。
測量管內無阻流部件，壓損小、直管段要求低；
變徑設計，提高測量精度和靈敏度、降低勵磁功耗；
合理選用電極和襯里，具有良好的耐腐蝕和耐磨損性能；
全電子化設計，抗干擾能力強、測量可靠、精度高、量程寬；
微處理器技術，運算速度快、精度高，低頻矩形波勵磁，勵磁頻率可調，低功耗設計；
SMT 元件貼裝技術，電路穩定可靠；
轉換器高清 LCD 背光顯示，全中文菜單操作，操作簡單易學；
通訊方式 RS485/藍牙/LORA/NBIOT 等可選；
協議類型 CJT188 協議、MODBUS 協議可選；
具備自診斷、自監測功能；
全不銹鋼表殼和紅外遙控器操作，防護等級 IP68；
高容量鋰電池組，計量部分持續工作時間不低于 10 年；
預留外置供電接口、壓力/溫度傳感接口；
無線傳輸部分，電池可更換設計。
|
執行標準 |
GB/T778-2018 JJG162-2009
|
||||||||
|
流動方向
|
正/反/凈流量
|
||||||||
|
量程比
|
R160/250/400（可選）
|
||||||||
|
精度等級
|
1級/2級（可選）
|
||||||||
|
公稱口徑
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
DN250
|
DN300
|
|
公稱流量（m3 /h）
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
壓損等級
|
?P40
|
||||||||
|
溫度等級
|
T50
|
||||||||
|
耐壓等級
|
1.6MPa（特殊需求可定制）
|
||||||||
|
電導率范圍
|
≥20μS/cm
|
||||||||
|
信號輸出
|
4-20mA、脈沖
|
||||||||
|
通訊輸出
|
無輸出/RS485/TTL/lora/NBIOT/藍牙（可選）
|
||||||||
|
協議類型
|
CJT188協議、MODBUS協議、HART協議、PROFIBUS-DP協議（可選）
|
||||||||
|
電源類型
|
DC3.6V鋰電池
|
||||||||
|
流動剖面等級
|
U10，D5
|
||||||||
|
電磁兼容性等級
|
E2級
|
||||||||
|
鏈接方式
|
法蘭鏈接，GB/T9119-2010
|
||||||||
|
防護等級
|
IP68
|
||||||||
|
環境溫度
|
-10℃～+75℃
|
||||||||
|
相對濕度
|
5%～95%
|
||||||||
|
安裝方式
|
水平/豎直
|
||||||||
|
電極材料
|
316L
|
||||||||
|
殼體材質
|
碳鋼/不銹鋼（可選）
|
||||||||
|
接地方式
|
有無接地/接地環/接地電極（可選）
|
||||||||
測量介質、溫度，是否有腐蝕性
流量范圍和用戶管道的內徑
壓力等級
是否現場顯示
工作電源
信號輸出、通訊
是否要防爆
安裝方式
精度等級
電磁水表適用于大戶貿易計量、小區考核校對、DMA分區計量、二次供水計量等場合
一臺滿足各類行業流量測量
LXE 型電磁式冷水水表由轉換器、傳感器、無線傳輸模塊（無線物聯型）組成。
4.1 傳感器：傳感器主要作用是把流量信號變成電信號，它由測量管、電極、勵磁系統、外殼、襯里等組成。
4.2 轉換器：轉換器的主要作用是把傳感器送來的電信號經內部處理后變?yōu)閿?shù)字量信號，由此實現流量的測
量與顯示。
4.3 無線傳輸模塊：無線傳輸模塊的主要作用是把轉換器讀取的數據，通過無線傳輸模式傳輸至后臺管理系
統。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
