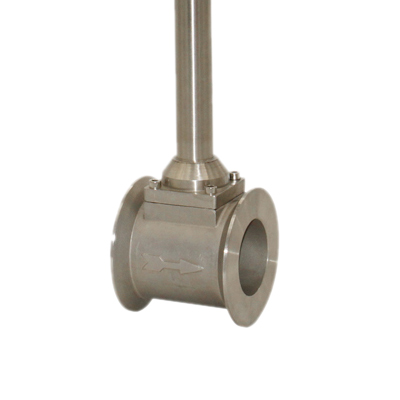

LUGB法蘭夾裝式渦街流量計是一種常用的結構形式，其表體自身不帶連接法蘭，在與管道連接時，將流量計夾裝于兩片專用法蘭之間，再用螺栓緊固即可。其特點是體積小，結構簡單緊湊。同時提供專用法蘭和緊固螺栓，故安裝費用低，安裝也非常方便。
安裝簡便，維護十分方便；
結構簡單牢固，無可動部件，長期運行十分可靠；
量程范圍寬，量程比可達1：15；
壓力損失小，運行費用低，更具節能意義；
應用范圍廣，液體、氣體、蒸汽均可測量；
檢定周期長，一般為兩年；

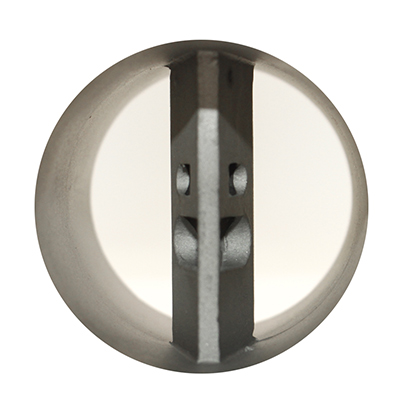

在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；

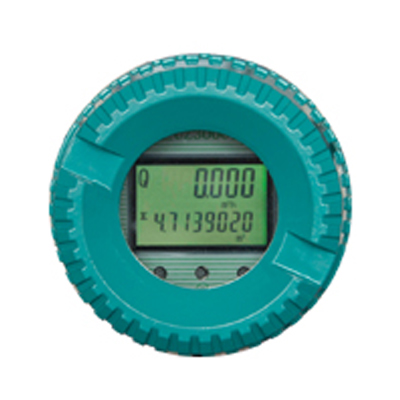

可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
檢測探頭不直接接觸被測介質，性能更穩定。
| 性能 | 技術參數 | ||
| 測量介質 | 蒸汽、壓縮空氣、液體（單相介質） | ||
| 介質溫度 | -40℃～+350℃ | ||
| 介質壓力 | 1.6、2.5、4.0Mpa | ||
| 量程比 | 1：8～1-30（參比標況下空氣）1：8～1：40（參比常溫水） | ||
| 測量范圍 | 液體0.4～0.7m/s 氣體4.0～60m/s 蒸汽5.0～70m/s | ||
| 規格 | DN25～DN300mm | ||
| 材質 | 304、316L多種材質 | ||
| 雷諾數 | 正常2*104Cd～7*106 | ||
| 阻力系數 | Cd≤2.6 | ||
| 振動加速度 | LUGB型≤0.2g | ||
| 防護等級 | IP65 | ||
| 防爆等級 | （ia) II CT6 | ||
| 精度 | 1.0級、1.5級 | ||
| 環境條件 | 環境溫度 | -40℃～+55℃（非防爆場所）-20℃～+55℃（防爆場所） | |
| 相對濕度 | ≤85% | ||
| 大氣壓力 | 86～106Kpa | ||
| 供電電源 | 非防爆型 | 脈沖型 | +12VDC 20mA |
| 電流型 | +24VDC 20mA | ||
| 輸出信號 | 頻率脈沖信號2～3000Hz 低電平≤1V 高電平≥6V | ||
| 二線制4-20mA信號（隔離輸出） 負載≤500Ω | |||
渦街流量計的選型，主要確認下面幾點參數要求：
渦街流量計是一種速度式流量計，它利用的卡門渦街的原理，當介質通過漩渦發生體的時候，會在后面形成一個個小漩渦，通過漩渦的個數，就可以換算成介質的流速，繼而換算成介質的流量。它的原理，決定了它的測量介質類型，可以是液體，也可以是氣體或蒸汽。目前，絕大多數工業場合，比如氮氣，壓縮空氣，蒸汽，導熱油等，多是采用的渦街流量計來測量。
渦街流量計按照安裝方式的不同，可以分管道式和插入式安裝。對于管道式來說，管道口徑和大多數其他流量計一樣，小的是DN15，大的話，則是可以到達DN300。如果需要更大的口徑的話，可以選擇插入式安裝，常規口徑范圍大可以到達DN2000，DN2000以上口徑則按照協議供貨。
渦街流量計的精度也有好幾個等級，而且是按照測量介質來分的。管道式的渦街流量計，如果是測液體的話，測量精度可以達到1.0級，測氣體的話，精度可以達到1.5級。如果是插入式的渦街流量計，精度可以達到1.5級和2.5級。
通常來說，分為三個范圍，分為常溫，中溫和高溫。溫度范圍分別是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)。如果現場介質溫度更高的話，比如說一些過熱蒸汽，可以用孔板流量計來測量。
主要是按照安裝方式來分，市場上主要需求如下幾類，例如法蘭卡裝型(2.5MPa)、法蘭連接型(1.0/1.6/2.5MPa)，插入式安裝型(1.6MPa/2.5MPa/4.0MPa)。
按照目前市場上需求，主要有+12VDC(三線制脈沖輸出)、+24VDC(三線制脈沖輸出型及二線制電流輸出型)3.6V鋰電池、雙供電。
按照目前市場上需求，主要有電壓頻率脈沖輸出、兩線制4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。
法蘭夾裝渦街流量計應用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。
一臺滿足各類行業流量測量
街流量儀表屬于精密儀表，儀表應選擇安裝在干燥、通風、灰塵少的地方；
1、使用測量蒸汽的渦街流量計，表體、管道一定要加保溫，法蘭要夾緊，不得有漏氣的地方，否則儀表很容易損壞；
2、儀表安裝最好選擇在室內，遠離震動及有較強電磁干擾的地方。如在室外，可將表頭加以保護；
3、儀表前最少要有10-15倍的直管段，后要有5倍以上的直管段。選擇安裝地方要便于安裝、接線、調試；
4、最好有一段直管段，在安裝前先將兩片法蘭焊接好，再將儀表裝好夾緊，將管道切掉等長直管，然后將之前焊接好的整體表加以安裝。切忌不要將表夾在法蘭上焊接。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
